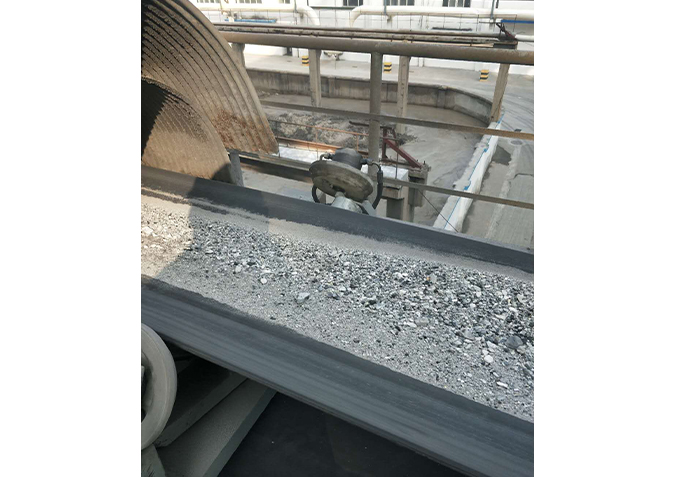

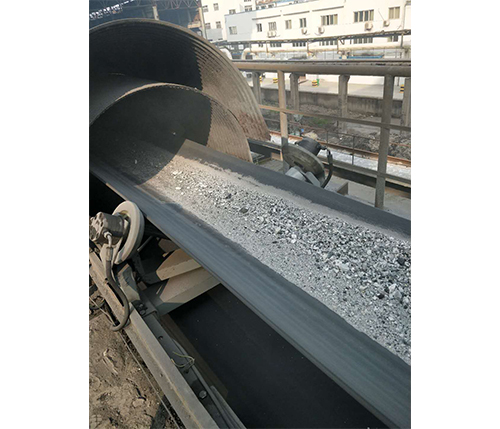

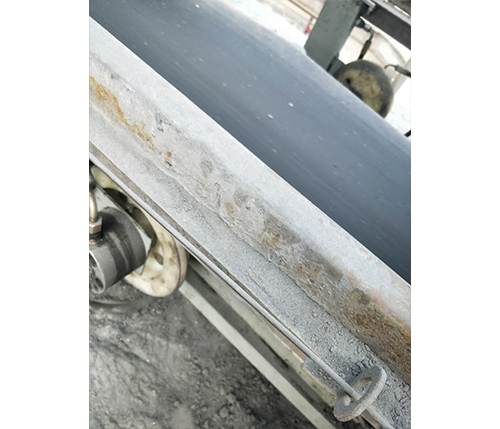

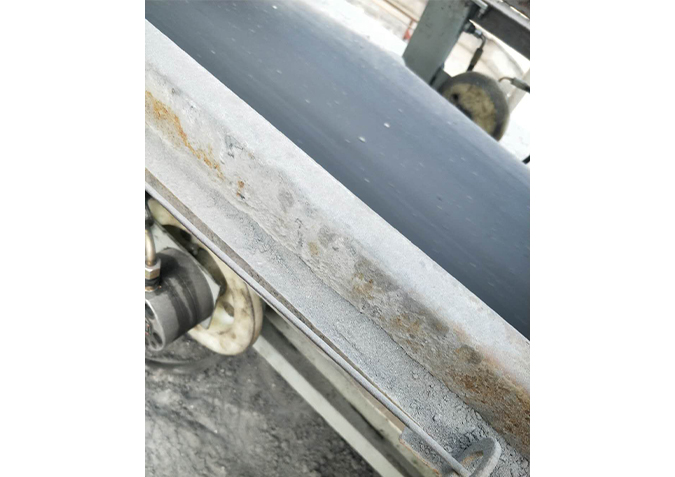

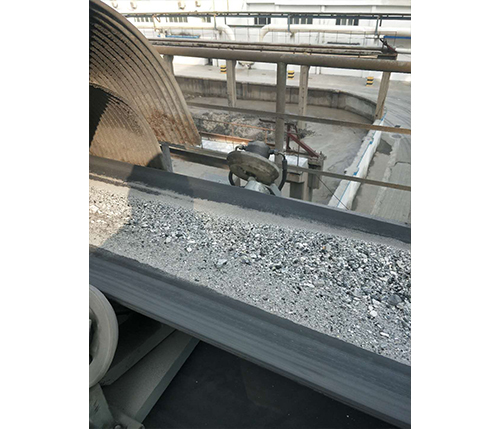

无源液压纠偏机构

一、产品用途

SHWY型系列带式输送机用胶带在线防偏机构主要用于煤矿、冶金矿山、电厂等工程巷道、带式输送机的无源液压纠偏机构功能。是目前市场上销售的更新换代产品，SHWY型系列胶带在线无源液压纠偏机构，是通过检驱轮旋转带动油泵供油给纠偏油缸、由纠偏油缸拉动纠偏托辊给跑偏皮带一个反作用力实现纠偏，无需外部动力源。

适用条件：国标胶带输送机

上运输胶带：

下运输胶带：

胶带宽度为500～2000mm。

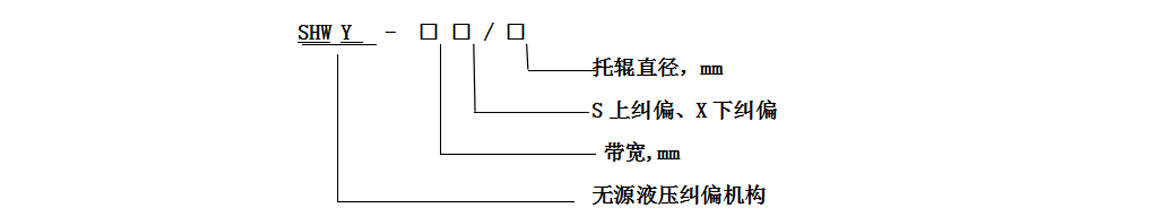

型号的代表意义

示例：带式输送机用无源液压纠偏机构，适用的输送机宽度1200mm ，S上纠偏、托辊直径133mm,其型号标记为：WY－1200S/133型。

二、产品工作原理

上胶带纠偏原理

带式输送机在正常运行时，纠偏机构是处于静止状态，当皮带跑偏时与一侧检驱轮产生摩擦，由检驱轮带动油泵高速旋转供油给油缸，由油缸拉动纠偏托辊给皮带一个作用力实现纠偏。

下胶带纠偏原理

原理同上。

三、产品性能特点

无外部动力源

本机构无需外部动力源，通过皮带的跑偏来实现供油纠偏。

全封闭式

本机构是全封闭的、防尘效果好、可避免油污染、液压油的损耗很少。

结构简单

结构简单、安装方便、费用低。

四、安装技术要求

安装要求

a) 安装前首先检查机架有无变形，固定支架及旋转支架是否灵活转动情况。

b) 搬运时避免磕碰油缸、油泵、检驱轮及零部件损坏。

c) 检驱轮安装时要沿托辊方向上偏移10—15mm ，且与皮带边沿间隔50—60mm。

d) 液压胶管的连接一定要按要求安装，避免接错方向，无法动作。

e) 安装后，进行空载试运行．观察动作是否正常。

下井及安装

1） 下井前应检查各零部件及附件是否齐全，并进行地面调试。

2） 下井时需分段运输，待运到工作地点再进行组装。运输时应注意先后顺序以免给安装带来不便。

3） 安装时应注意胶管的连接位置，避免接错位置，无法动作。

五、使用操作方法及安全注意事项

1） 维护人员应定期检查更换检驱轮，加注液压油；

2） 定期检查检驱轮及油泵紧固件是否松动，特别是机架上连接螺栓的紧固情况；

3） 定期检查各部是否有渗漏现象，应及时处理。

六、产品标志、包装、贮存

产品的标识

每台产品在明显位置固定产品标牌。标牌的内容包括：

1) 制造厂名；

2) 产品名称及型号；

3) 主要技术参数；

4) 安全标志编号；

5) 产品出厂编号；

6) 制造日期；

产品的包装

产品包装应符合GB/T13384规定；产品随机文件包括：

a) 产品使用说明书；

b) 产品合格证；

c) 产品装箱单。

产品的贮运

产品应贮存于通风干燥处，避免雨淋、碰砸。运输途中应加以保护，严禁磕碰。

七、质量保证

用户在遵守使用维护说明书所规定的使用和贮存规定条件下，自产品的发货之日起一年内或安装使用半年内因制造质量不良而发生损坏或不能正常工作时，负责免费修理或更换。
