PDB系列皮带机断带保护器

一、产品详情

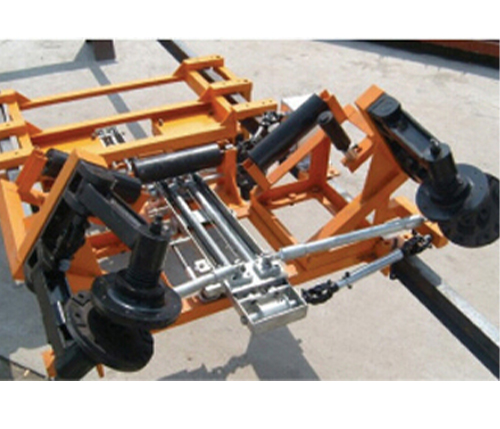

PDB系列断带保护器是徐州市三淮重工设备有限公司新研制生产的产品.该产品为国内首创，填补了我国的一项空白，安装简单、无维护量、备件率低，广泛适用于矿山、冶金、电力、化工、建材.港口码头等。断带抓捕器在正常情况下作托辊使用，当发生断带或逆止器失效时,可迅速抓捕住胶带断裂(或失控后)突然下滑的重、空段胶带，并具有防止胶带跑偏的功能在需要时可作卡带器使用。它主要适用于向上运输的胶带输送机，特别适用于大倾角、大运里、长距离的上山强力型或普通型胶带输送机。

二、功能特点

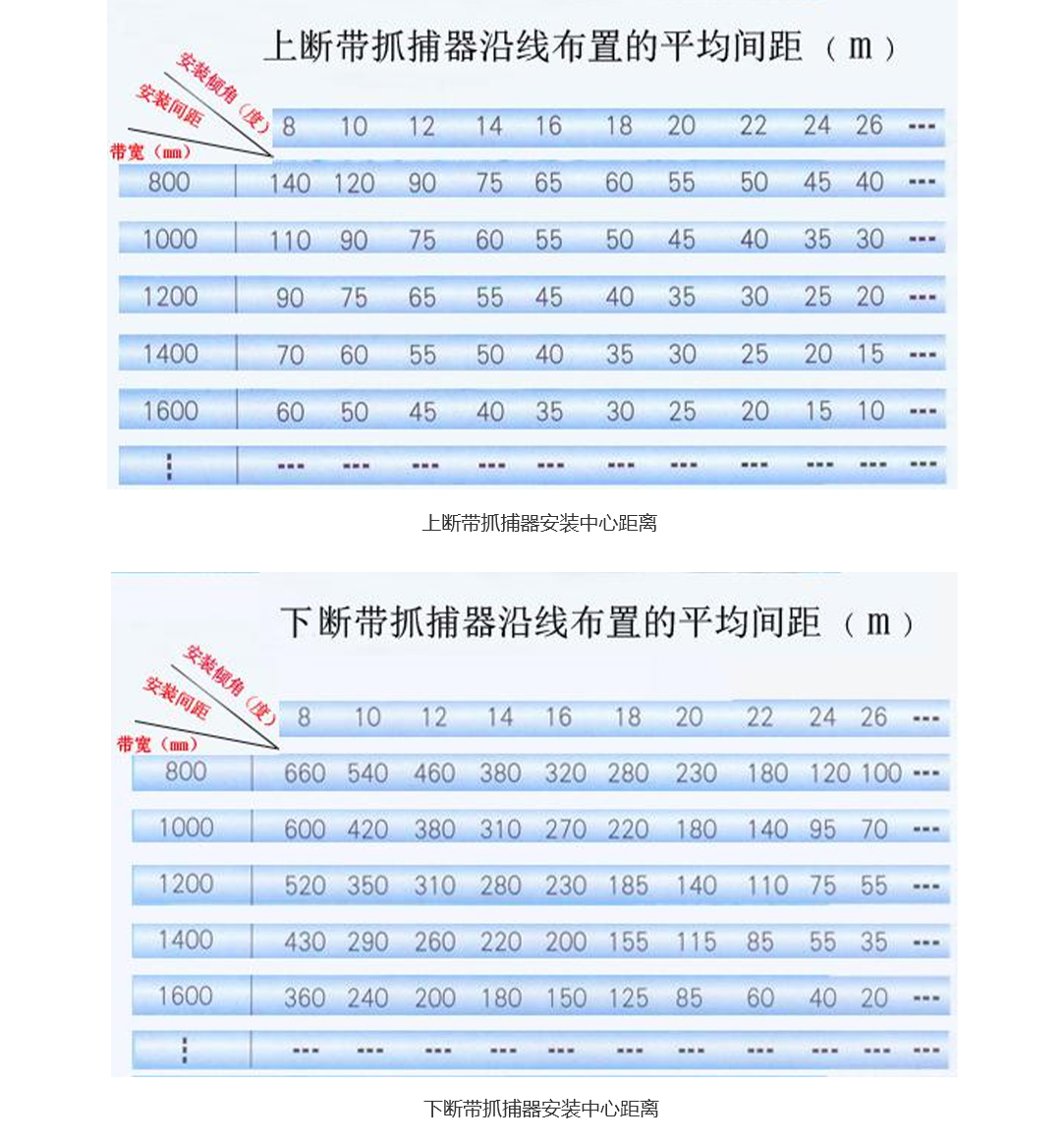

该产品分上、下胶带断带抓捕器，其特点主要有:采用沿线多点布置，克服了断带点的随机变化的弊端。

工作机构采用局部断面制动形式，可敞开闸块机构。

采取了与胶带接触触发方式，触发动作灵敏可靠，并具有断带报警功能(选用)。

采用离心拨爪无磨损方式，使用寿命长。

该产品不但具有断带、防跑偏、逆止器失效保护功能而且可作卡带器使用。

三、PDB系列上胶带保护器特点

设计新颖、结构合理、动作灵敏、安全可靠

采用沿线多点布置，克服了断带点随机变化的弊端。工作机构采用局部断面制动、可摆动闸块机构，适用范围广。采取与胶带接触触发方式，触发动作迅速、灵敏、安全可靠。

采用离心拨爪无磨损运行方式，使用寿命长

产品多能。除具有断带功能外，还可作防跑偏、逆止器

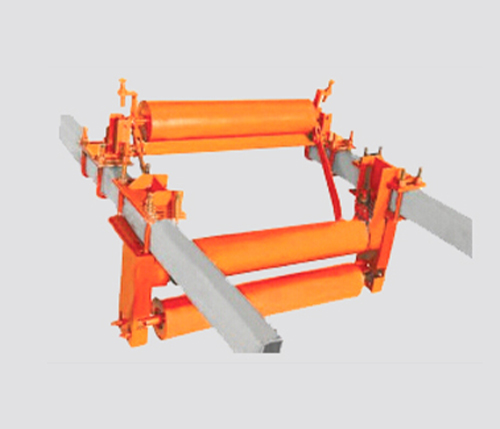

四、PDBX系列下胶带保护器特点

采用分体式结构、安装灵活、方便。断带信号取自上胶带，准确可靠，以免发生误动作。

采用沿线布置，克服断带点随机变化的弊端。

采用与胶带接触触发方式，动作灵敏可靠。

满足在不断带下随机或定期试验，确保产品长期运行、工作安全可靠。调整方便、快捷、动作灵敏。

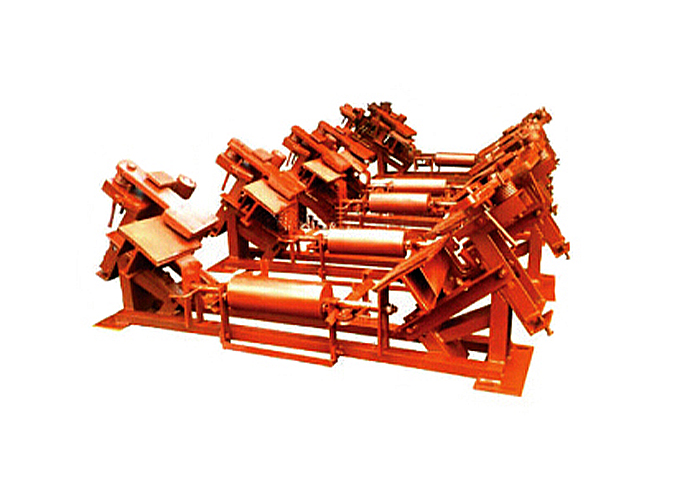

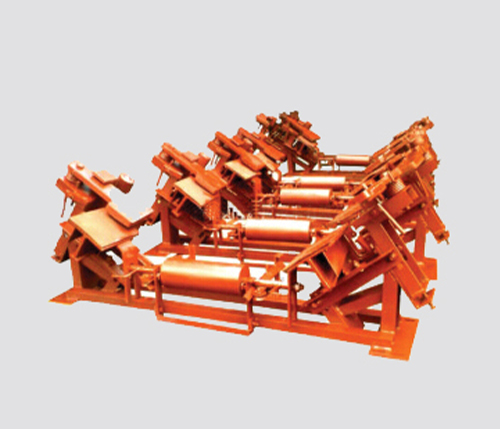

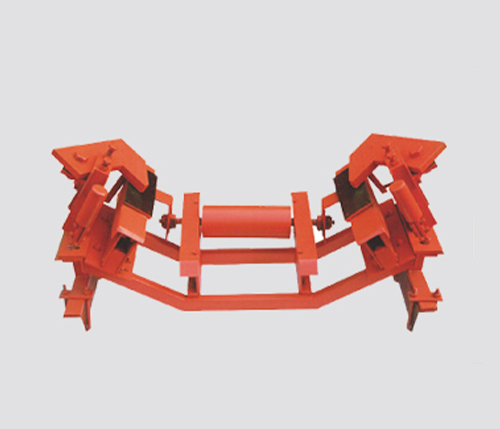

五、上胶带断带抓捕器(DDZ)结构原理

主要结构原理：    当输送机正常工作时,偏心辊随胶带的运行而同心转动，作正常托辊使用,一旦输送机发生断带或逆止器失效时，胶带下滑，偏心辊在胶带摩擦力的作用下偏心.逆转.当偏心辊逆转一定角度时.拨动连杆机构，释放闸块至偏心辊上方，由于偏心辊的作用使闸I与两侧偏心辊的间隙逐渐变小，将下滑的重段胶带抓捕。

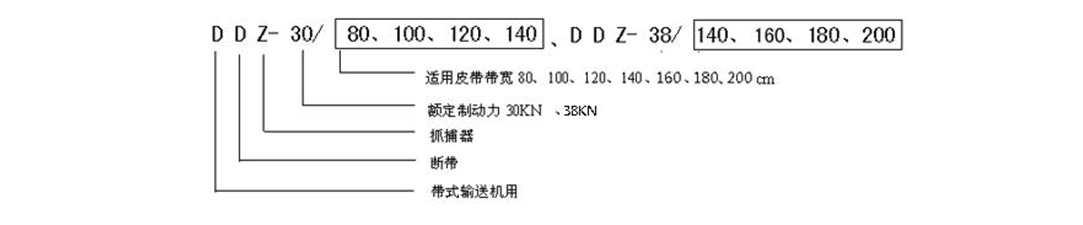

六、产品型号

七、下皮带抓捕器特点

采用分体式结构，安装灵活、方便；

断带信号取自上胶带，准确可靠，以免发生误动作；

采用沿线布置，克服断带点随机变化的弊端；

采用与胶带接触触发方式，动作灵敏可靠；

满足在不断带下随机或定期试验，确保产品长期运行，工作安全可靠；

调整方便、快捷、动作灵敏。

八、使用条件

胶带宽度:650mm以上；

向上运输倾角＞6度；

机架形式：固定式、拆卸式、吊挂式等；

槽形角度≤60度。

九、技术特征

单侧最大制动宽度140mm；

最大滑动距离<1500mm；

抓捕器破坏载荷>3500kg；

额定制动力2300kg。
