TDG一GLT系列链板秤
TDG一GLT系列链板秤
next

TDG一GLT系列链板秤

结构特征

TDG-GL系列链板秤,是为解决水泥行业高温熟料的计量及控制而研制的一种自动定量给料或计量装置,可广泛用于水泥行业出窑熟料的计量及入磨高温熟料的计量和给料装置,为提高水泥产量,降低热耗,为窑的科学管理提供准确的计量数据,也可对湿度较大的物料进行连续给料计量。TDG-GL型高温链板秤,采用悬挂安装方式,更加突出了计量精度高,运行可靠、维护简单,维护量低、对环境条件适应能力强等诸多优点。


静态计量误差
≤0.5%
动态累计误差
≤2%
控制准确度
优于2%
计量范围
1-200t/h
零值稳定性
优于0.007%Cmax
测速信号
40脉冲/转
设备构成

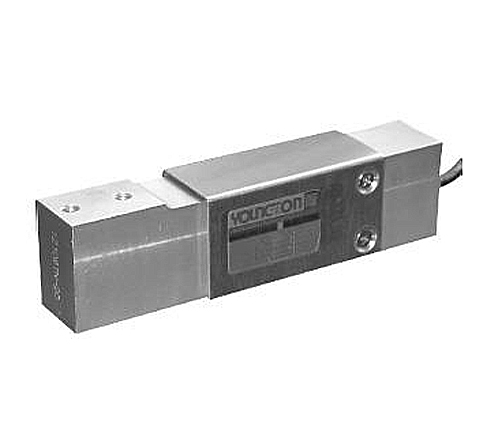

称重传感器

称重传感器

机电

称重显示仪表

材料为不锈钢,防尘,性能稳定,精度优于0.3%。,防护等级为IP68,有过载保护装置。具体参数如下:

非线性:小于额定输出的0.03%

重复性:小于额定输出的0.03%

滞后:小于额定输出的0.03%

温度灵敏度:零值时为0.0003%C

激励电压:由称重控制仪表提供10VDC

以上参数最终符合美国计量组织要求NTEP 1:5000 class LSigle Cell 误差的要求


准确度:优于0.025%;

点阵式汉字荧光显示;

滚动式、下拉式菜单方式;

显示瞬时流量,累积重量,溢出报警状态;

可显示原来参数值,新输入参数值,操作状态提示:可显示零点值、皮重值、净重值,A /D转换数字量,速度传感器脉冲数;

32位微处理器带非易失性内存EPROM。由键盘输入的标定数据存储在有后备电池的CMOSRAM中寿命十年;

报警与控制功能:具有声、光报警功能和输出控制功能:触摸式按键输入,可由点阵式数字荧光屏显示输入状态和提示;

模拟信号输入:0~20mV和0~30mV两档;

两路模拟电流输出:一路4~20mA瞬时流量输出,一路4~20mA控制电流输出;

通讯接口:RS-232 /RS-485;

P.I.D控制

比例:5~500%比率带

积分:0.01-10min

微分:0.01-10min

P.E.I.C(周期性误差积算控制)

积算:0.01-10min

继电器:1-100S

控制回路:两个独立的控制回路

控制给料量

可控制其它设备


产品详情描述

一、产品详情

TDG-GL系列链板秤,是为解决水泥行业高温熟料的计量及控制而研制的一种自动定量给料或计量装置,可广泛用于水泥行业出窑熟料的计量及入磨高温熟料的计量和给料装置,为提高水泥产量,降低热耗,为窑的科学管理提供准确的计量数据,也可对湿度较大的物料进行连续给料计量。TDG-GL型高温链板秤,采用悬挂安装方式,更加突出了计量精度高,运行可靠、维护简单,维护量低、对环境条件适应能力强等诸多优点。


二、主要特点

独特的L型运料板由耐磨钢板采用模具冲压成型,结构紧凑,运转平稳,噪音极小,加上两侧锥形挡板能有效地防止物料漏撒;

输送机构采用大节距铸造链轮和单侧弯板滚子链 P=100)经过特殊热处理,耐高温、耐磨损且输送过程不存在跑偏现象;

拖动机构配套BW系列摆线针轮减速机,传动平稳,低噪音,低振动、抗粉尘;

独特的弱磁式齿轮测速装置和耐高温荷重传感器使得称重、测速信号准确、稳定。

主要技术参数

三、产品详情

静态计量误差:≤0.5%

动态累计误差(当量):≤2%(使用中)

控制准确度:优于2%计量范围:1-200t/h

零值稳定性:优于0.007%Cmax

称重信号非线性度:≤0.5%

测速信号:40脉冲/转

四级三相交流异步电机:1.5kw、2.2kw

耐高温范围:<350C

计量熟料规格:粒状、块状,直径不大于80mm保证出料均匀连续为准

传感器:称重传感器和测速传感器精度优于0.1%称重传感器有过载保护,过载系数150%
